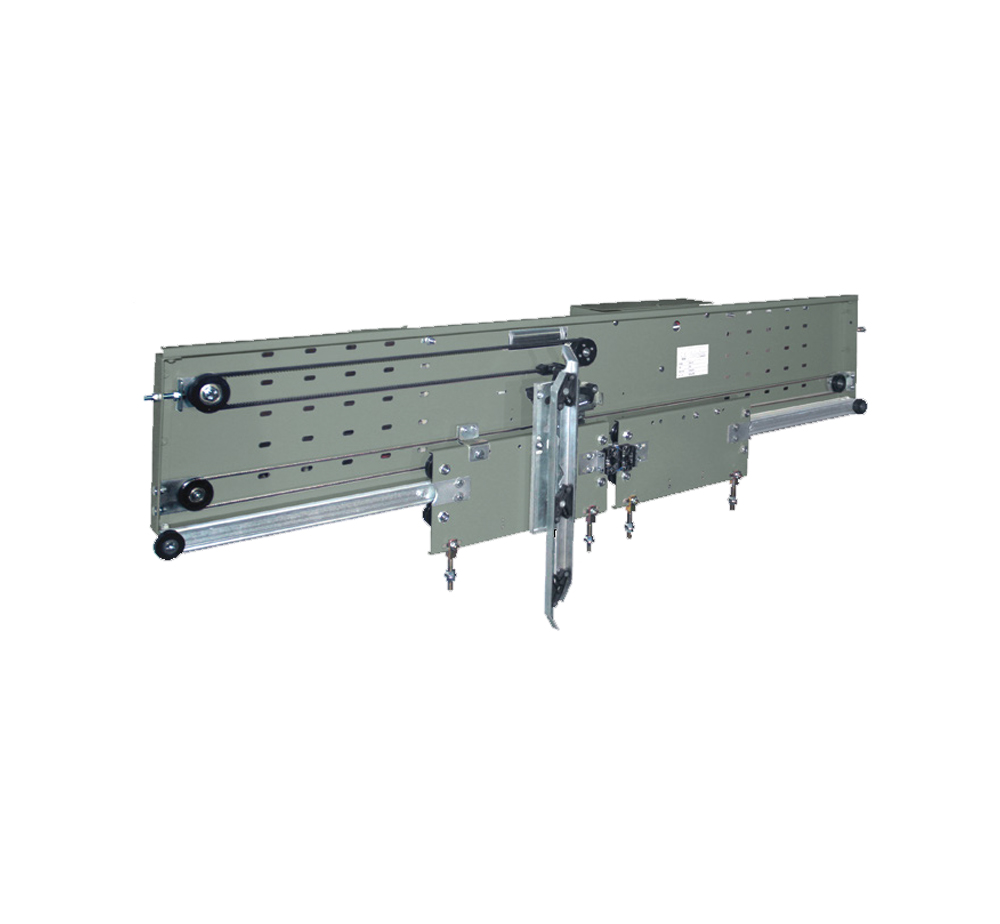

2 Panel Merkezi Kabin Kapısı (EN81-1)

Kabin mekanizmaları, asansör seyir konforunu ve yolcu emniyetini doğrudan yöneten sistem bileşenleridir. 2 Panel Merkezi Kabin Kapısı (EN81-1), EN81-1 standardının getirdiği emniyet ve mühendislik gereksinimlerine uygun olarak tasarlanan kapı çözümleri arasında yer alır. İDA Asansör tarafından üretilen bu mekanizma serisi, kabin üstü montaj kolaylığı ve geniş ölçü toleransları ile projelerinize yüksek standartlarda entegre olur.

Giriş Genişliği ve Ölçü Tablosu Detayları

Merkezi kabin kapılarında kuyu ve kabin geometrisine uygun boyutlandırma büyük önem taşır. 2 Panel Merkezi Kabin Kapısı (EN81-1) modeli, 600 mm ile 1300 mm arasında değişen Giriş Genişliği (GG) değerlerine göre aşağıdaki teknik ölçü parametrelerini barındırır

• GG 600 mm için A 1250 mm, B 320 mm, C 1250 mm, D-MIN 540 mm ve D-MAX 940 mm
• GG 700 mm için A 1450 mm, B 370 mm, C 1450 mm, D-MIN 620 mm ve D-MAX 1140 mm
• GG 800 mm için A 1650 mm, B 420 mm, C 1650 mm, D-MIN 780 mm ve D-MAX 1340 mm
• GG 900 mm için A 1850 mm, B 470 mm, C 1850 mm, D-MIN 840 mm ve D-MAX 1540 mm
• GG 1000 mm için A 2050 mm, B 520 mm, C 2050 mm, D-MIN 900 mm ve D-MAX 1740 mm
• GG 1100 mm için A 2250 mm, B 570 mm, C 2250 mm, D-MIN 960 mm ve D-MAX 1940 mm
• GG 1200 mm için A 2450 mm, B 620 mm, C 2450 mm, D-MIN 1020 mm ve D-MAX 2140 mm
• GG 1300 mm için A 2650 mm, B 670 mm, C 2650 mm, D-MIN 1100 mm ve D-MAX 1730 mm ağırlık sınırları ile uyumlu yapı

EN81-1 Standardı ve Kabin Kapısı Entegrasyonu

Asansör güvenlik standartlarından biri olan EN81-1 normu, kabin kapılarının mekanik dayanıklılığını ve çalışma hassasiyetini esas alır. 2 panel ortadan açılır mekanizma yapısı, kabin hareket halindeyken ve durak seviyesinde güvenli kapı kontrolü imkanı verir. Kapı mekanizmasının hassas tahrik sistemi, hareket esnasındaki sarsıntıları ve ses seviyesini düşürmeye yardımcı olur.

Mühendislik ve Projelendirme Desteği

Asansör projelerinde kabin kapısı seçilirken kabin iç boyutları ve kuyu derinliği birlikte incelenmelidir. İDA Asansör mühendislik ekibi, 2 Panel Merkezi Kabin Kapısı (EN81-1) seçim sürecinde doğru parametrelerin belirlenmesi için teknik danışmanlık ve boyut doğrulama hizmeti sunar.

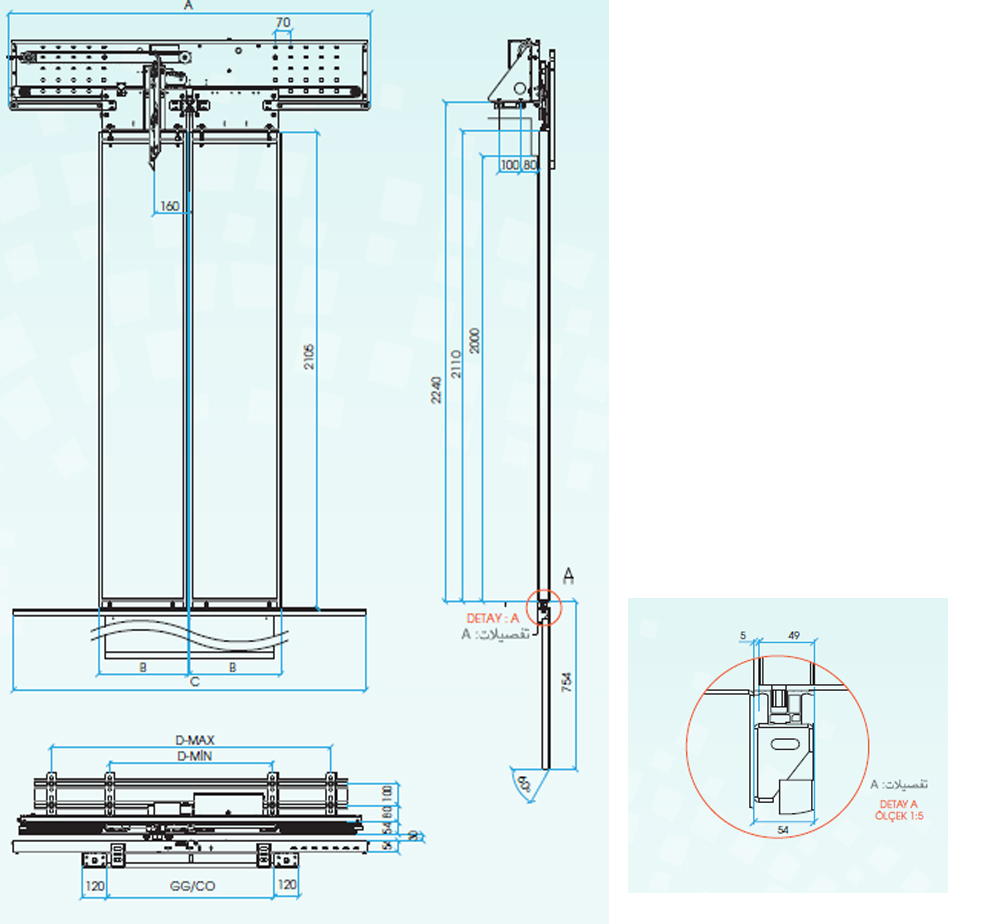

Teknik ölçüler
